回流焊四个温区的作用

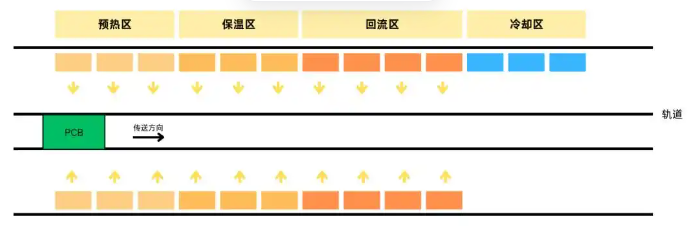

回流炉分为预热、保温、回流、冷却四个温区，每个温区在回流焊的整个过程中所发挥的作用不同，因此各温区所设置的温度都不同。



预热区：通常温度设置在60℃-130℃左右，负责预热电路板和元器件。处于室温环境下的PCB板升温过快可能会导致热冲击损坏电路板和元器件，预热PCB板能有效防止温度突变产生的热应力，使锡膏中的潮气和挥发性成分有效挥发，减少焊点气泡率，保证后续焊接的品质。

保温区：通常温度设置在120℃-160℃左右，负责对电路板进一步加热，使焊盘和元器件引脚上的潮气完全挥发，确保电路板和元器件在进入回流区之前能够达到相同的温度，避免回流区的高温热冲击产生焊接不良的现象。

回流区：是整个回流焊中最关键的一步。进入回流区时，温度通常会迅速升到245℃左右使PCB焊盘上的锡膏熔融（回流区温度由锡膏熔点决定）。

融化的锡液与PCB焊盘之间发生溶解扩散的作用，能够较好的润湿焊盘与器件引脚，再通过锡液表面对元器件引脚表面的吸引力（毛细作用），使得锡液流入元器件引脚与焊盘之间。
